介紹

一、概述

限流孔板設置在管道中用于限制流體的流量或降低流體的壓力。LG-XLB型限流孔板根據國家標準GB2624、HG/T 20570、GD2000、GD87等標準設計制造。

二、測量原理

流體通過孔板就會產生壓力降，通過孔板的流量則隨壓力降的增大而增大。但當壓力降超過一定數值，即超過臨界壓力降時，不論出口壓力如何降低，流量將維持一定的數值而不再增加。限流孔板就是根據這個原理用來限制流體的流量或降低流體的壓力。
限流孔板按孔板上開孔數量分為單孔板和多孔板；按孔板數量可分為單級和多級。

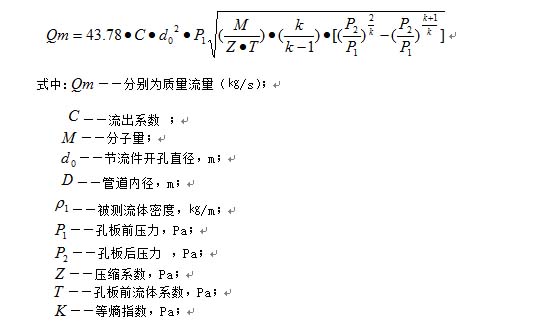

流量計算公式：


三、用途

1、工藝物料需要降壓的場合。

2、在管道中閥門上、下游需要有較大壓降時，為減少流體對閥門的沖蝕，當經孔板節流不會產生氣相時，可在閥門上游串聯孔板。

3、流體需要小流量且連續流通的地方，如泵的沖洗管道、熱備用泵的旁路管道(低流量保護管道)、分析取樣管等場所。

4、需要降壓以減少噪聲或磨損的地方，如放空系統。

四、主要技術參數

1.公稱直徑：10mm≤DN≤500mm

2.公稱壓力： PN≤42Mpa

3.工作溫度：-50℃≤t≤550℃

4.級數：單級、多級

5.孔數：單孔、多孔

6.精度：1級，1.5級，2級

7.連接方式：焊接、法蘭連接

8. 參照標準：GB2624、HG/T 20570、GD2000、GD87

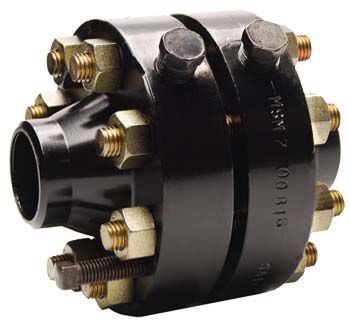

五、結構形式

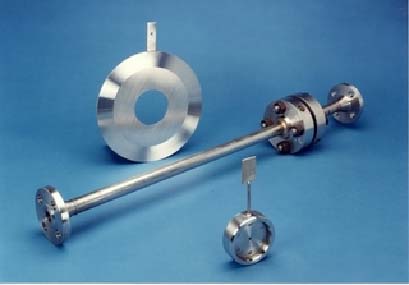

限流孔板的結構與標準孔板結構相同，如圖所示

六、型號標記方法：LG-XLB-DN□ 限流孔板

LG——基本型號；- XLB——限流孔板

DN□——公稱通徑（㎜）例如DN200，為公稱通徑200㎜。

選型要點：

⑴ 氣體、蒸汽

為了避免使用限流孔板的管路出現噎塞流，限流孔板后壓力（P₂）不能小于板前壓力（P₁）的55%，即P₂≥0.55P₁，因此當P₂<0.55P₁時，不能用單級，要選擇多級，其級數要保證每級后壓力大于孔板前壓力的55%。

⑵ 液體
a、當液體壓降小于或等于2.5MPa時，選擇單級孔板。
b、當液體壓降大于2.5MPa時，選擇多級孔板，且使每塊孔板的壓降小于2.5MPa。
