概述
    插入式文丘里管是針對工業企業中大管徑、大流量準確計量而生產的一種更方便的流量測量裝置，它可以成功替代阿牛巴等大管徑插入式流量測量儀表，主要用于石油、化工、冶金、電力行業。
適用范圍
    1、 公稱直徑：圓形管道：500mm≤DN≤4000mm
                  矩形管道：500mm×500mm≤DN≤4000mm×4000mm
    2、 公稱壓力：PN≤2.5MPa
    3、 介質溫度：t≤600℃（大于600℃時，訂貨時請注明）
    4、 穩定度：±10Pa
    5、 精度等級：1級，1.5級，2級
主要特點
    1、 流阻小，壓損小。
    2、 差壓大，精度高。
    3、 測量范圍寬，可根據用戶使用條件和要求進行設計。
    4、 安裝方便，在測量管道上直接開孔將裝置插入后固定即可。
    5、 可適用于不規則形狀的管道。
    6、 可加裝吹掃裝置，使用過程中可直接清理。
結構形式

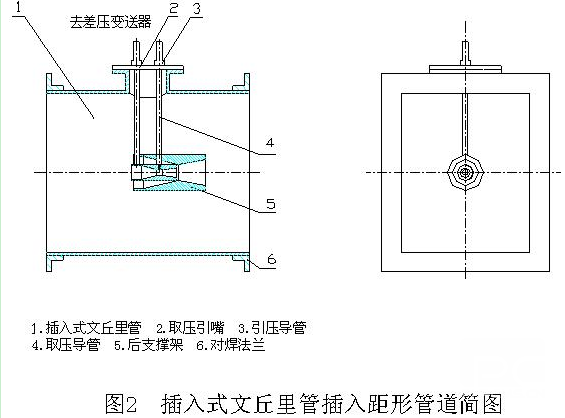

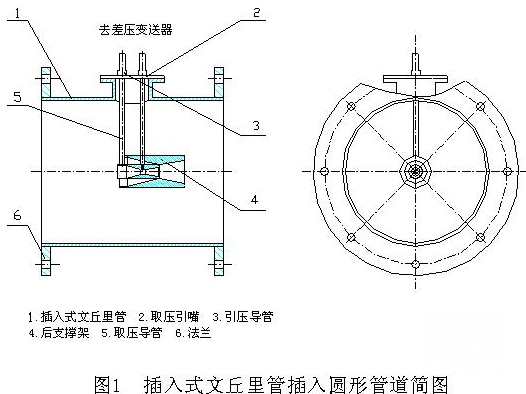

    插入式文丘里管結構見圖1、圖2
