長徑噴嘴主要用于電力行業高壓或高溫高壓場合，主蒸汽、主給水或減溫水均采用此典型設計，它具有量程比寬、耐沖擊、壓力損失小、使用壽命長、測量范圍大、測量精度等特點。長徑噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。
適用范圍
1、公稱直徑：50mm≤DN≤630mm
2、公稱壓力：PN≤32MPa
3、孔徑比：0.2≤β≤0.8
4、雷諾數范圍：10000≤ReD≤1×10 7
5、精度：0.5級，１級
結構形式
長徑噴嘴由入口收縮部分A、圓筒形喉部B和下游端平面C組成，其取壓方式采用D-D/2取壓。

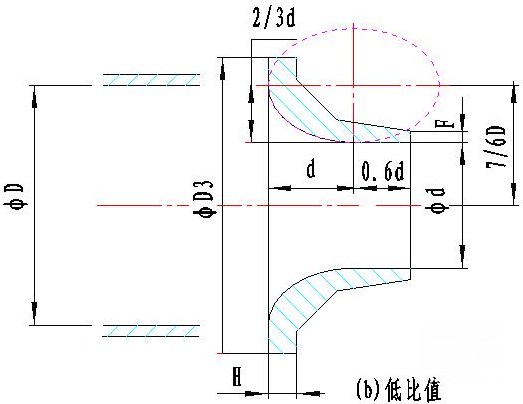

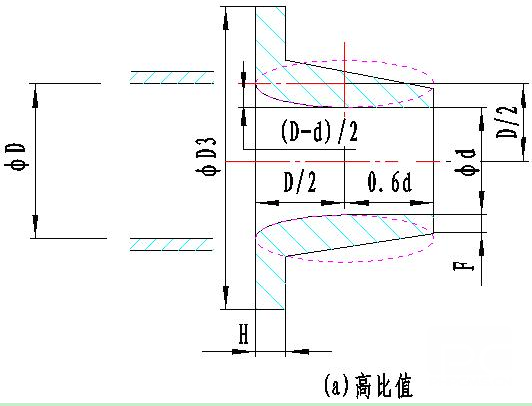

長徑噴嘴有兩種形式：高比值噴嘴0.25≤β≤0.8
低比值噴嘴0.25≤β≤0.5
當β值介于0.25和0.5之間時，可采用任意一種結構形式的長徑噴嘴，具體結構形式見下圖font-keg1HP? (? ansi-language:EN-US; mso-fareast-language:ZH-CN;mso-bidi-language:AR-SA'>1級、1.5級
結構形式
環形孔板裝置采用均壓環取壓，外形結構見下圖。
