型 號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差△t ℃ |
WZP WZP2 WZPK WZPK2 | Pt100 | -200～500 | A級 | ±（0.15 +0.002︱t︱） |
B級 | ±（0.3或+0.005︱t︱） |
注：“t”為感溫元件實測溫度******值，雙文銘電阻只供應B級。
常溫絕緣電阻的試驗電壓可取10～100V任意值環境溫度應在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。
防爆級別：dIIBT4或dIICT4；dIIBT6或dIICT6
□ | II | □ | □ |
隔爆d | 類別（工廠用電氣設備） | 防爆等級B-C | 溫度組別T1～T6 |
隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物***大安全間隙分為A、B、C三級。
隔爆熱電阻的溫度組別按其外露部分***高表面溫T1～T6六組。
溫度組別 | 允許***高表面溫度℃ |
T1 T2 T3 T4 T5 T6 | 450 300 200 135 100 85 |
W | Z | P | 規格 | 內容 | ||||
溫 度 儀 表 | 熱 電 阻 | 熱 電 阻 材 料 | - | |||||
2 | 固定螺紋 | |||||||
4 | 固定法蘭 | |||||||
6 | 固定螺紋 錐形保護管 | |||||||
安 裝 固 定 形 式 | 4 | 隔爆型 | ||||||
接 線 盒 形 式 | S | 熱電阻形式 | ||||||
熱 電 阻 形 式 | A | 改形序號 | ||||||
W | Z | P | - | □ | □ | S | A | |
W | Z | P | K | ||||
溫 度 儀 表 | 熱 電 阻 | 熱 電 阻 材 料 | 鎧 裝 | - | 2 | 固定螺紋 | |
4 | 固定法蘭 | ||||||
4 | 隔爆型 | ||||||
接線盒形式 | |||||||
W | Z | P | K | - | □ | □ | |
類別 | 型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 熱響應時間T0.5S | 公稱壓力MPa | 結構特征 | 規格 | 防爆等級 | |
總長L(mm) | 插深1(mm) | |||||||||
鉑熱電阻 | WZP-24SA | Pt100 | -200～500 | 1cr18Ni9Ti 不銹鋼 或0cr18Ni12MOTi | ≤90 | 10 | 隔爆接線盒：固定螺紋安裝M27 | 150 200 250 300 400 500 750 1000 | dIIBT4 dIIBT6 或 dIICT4 dIICT6 | |
WZP2-24SA | ||||||||||

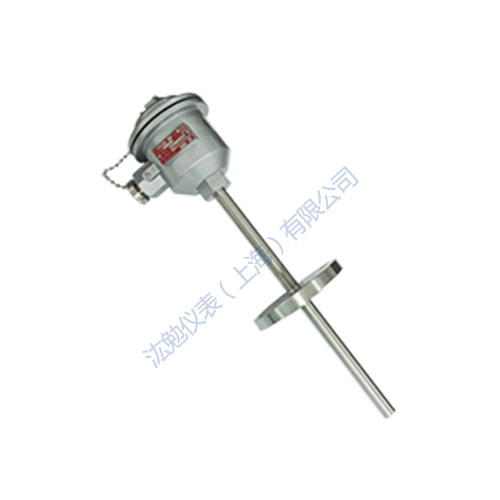

WZP-44SA | 6.4 | 隔爆接線盒：固定法蘭安裝 | ||||||||
WZP2-44SA | ||||||||||
WZP-64S WZP2-64S | 30 | 錐形保護管M33﹡2 | 100 200 300 | |||||||
類別 | 型號 | 分度號 | 測溫范圍℃ | 保護管材料 | 熱響應時間T0.5S | 公稱壓力MPa | 結構特征 | 規格 | 防爆等級 | |
總長L(mm) | 插深1(mm) | |||||||||
鉑熱電阻 | WZPK-24 | Pt100 | -200～500 | Ф6或Ф5 | ≤12 ≤8 | 10 | 隔爆接線盒： 固定螺紋安裝M27×2 | 150 200 300 400 500 750 1000 | dIIBT4 dIIBT6 或 dIICT4 dIICT6 | |
WZPK2-24 | ||||||||||
WZPK-44 | 6.4 | 隔爆接線盒：固定法蘭安裝 | ||||||||
WZPK2-44 | ||||||||||
注：法蘭是儀表行業標準JB/T5219-1991屬平法蘭
安裝固定位置，可分固定螺紋、錐形固定螺紋、固定法蘭等三種形式，其結構尺寸見表。
保護管直徑 | M | h | s | D0 | 流速m/s | ***高使用壓力MPa | |||
直形保護管固定螺紋 | Ф6 | M27×2 | 32 | 32 | Ф40 | 10 | |||
錐形保護管固定螺紋 | M33×2 | 33 | 36 | Ф48 | 80 | 30 | |||
固定法蘭 | Ф16 | D2 | D1 | D0 | d | H | h | 6.4 | |
