介紹

51系列代碼	變送器選型代碼									選用項
測量類型	HP	高靜壓差壓變送器
推薦使用量程（kPa）
		4	0-4～40
		5	0-20～200
		6	0-70～700
		7	0-210～2100

輸出信號型式		A	4～20mA直流信號＋HART協議數字信號(單參數)							選用
		B	4～20mA直流信號＋HART協議數字信號(多參數)
		E	工業以太網協議的數字量信號

		F	FF基金會現場總線協議的數字量信號
		P	Profibus－PA協議的數字量信號
與測量介質接觸的部件材料			22	316L SST 傳感器隔離膜片、 316 SST 流程法蘭、泄放閥、選用接頭氟碳橡膠接液"O"形密封圈						選用
			23	哈氏合金C-276 傳感器隔離膜片、 316 SST 流程法蘭、泄放閥、選用接頭氟碳橡膠接液"O"形密封圈
			25	鉭材料傳感器隔離膜片 316SST 流程法蘭、泄放閥、選用接頭氟碳橡膠接液"O"形密封圈
流程法蘭接頭型式				O	1/4－18 NPT 內螺紋					選用
				T	1/2－14 NPT 內螺紋
				S1	帶一個遠傳裝置（正壓側）
				S2	帶二個遠傳裝置
顯示器件型式					M20	指針顯示，0～100%線性刻度（輸出4～20mA的變送器可選）				選用
					M7	LCD（液晶）顯示，可設置循環或固定顯示壓力、溫度、電流、百分比與測量工程量單位等多種模式。
					M28	OLED顯示，中文顯示界面（回路增加壓降≤6.5V）同時顯示壓力、溫度、電流、百分比與測量工程量單位。
					M30	LED數字顯示百分比量程（4～20mA回路增加壓降≤3V）
					M32	LED數字顯示，可按需設定（4～20mA回路增加壓降≤3V）
安裝支架型式						B1	彎支架管裝2″管			選用
						B2	彎支架板裝
						B3	平支架管裝2″管
防爆型式							d	ExdⅡCT6（隔爆型）		選用
							i	ExiaⅡCT6（本安型）
抗電源干擾型式（本安防爆型不能用）							k	安裝內置式電源隔離模塊		選用
引壓接頭								C12	一端為1/2-14NPT螺紋，另一端為外徑14mm,內徑6mm連接管，用于與其它管道焊接，兩端為可拆卸式螺紋連接。	選用

產品展示

壓力變送器

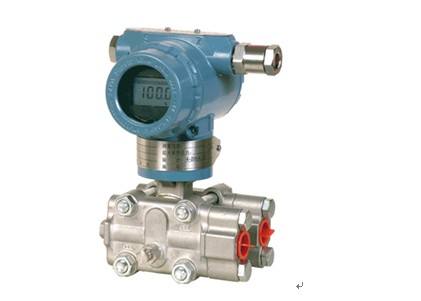

3151HP7B22TM7B2IK高靜壓差壓變送器
