隔膜壓力表

gemoyalibiao

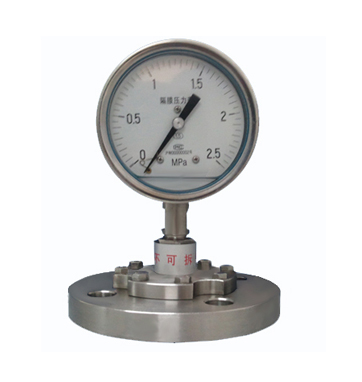

Y-M隔膜壓力表

質量穩定：實行全過程質量監控，細致入微，*********檢測！
價格合理：有效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：xj****生產流水線，充足的備貨，縮短了交貨期！

電話：021-66875077 17316332559

傳真：021-66875077

QQ：2433513866

郵箱：shlyyb@126.com

介紹

產品描述

隔膜壓力表適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及須***避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合。
結構原理

當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。

產品參數

1、溫度特性：

由于隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1%/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。

2、精度等級：1.6級；2.5級

3、測量范圍（Mpa)螺紋連接式：~0.1~0/0~60/0~100

法蘭連接式：~0.1~0/0~25

卡箍衛生型：~0.1~0/0~2.5

4、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭添加(Ta)及氟塑料 (F4)。

5、內部填充工作液：(1)硅油；(2)根據客戶需求填充

6、工作條件：

(1)溫度：環境溫度-20~+55℃；被測介質溫度-20~+55℃

(2)工作壓力：靜負荷：用至測量上限值的3/4

(3) 交變負荷：用至測量上限值的2/3

(4) 短時壓力：用至測量上限值

7 、連接尺寸
